解决方案：

设计说明：

保护应用：

通常LCD 模件的数据传输率小于20 Mbps，所以可使用电容值小于40 pF的保护装置。 存在ESD电气危害。

解决方案说明：

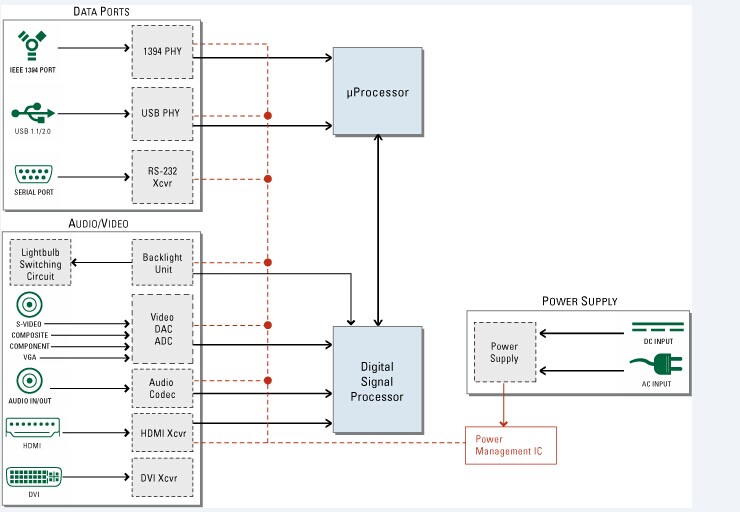

如左图（上）所示，可使用分立式多层压敏电阻，以便灵活布局。 然而，如需首先考虑减少产品数量或节省电路板空间，则推荐使用瞬态抑制二极管阵列。

配套解决方案：

除了上述建议外, 例如，如果数据传输速度较快（>200 Mbps），则建议使用PulseGuard设备，以确保信号的完整性。

监管问题：

IEC 61000-4-2是最适合此接口的标准规范。 通过该测试可证明终端产品不易受到ESD危害。

特性：不适用。

应用警告：不适用。
