麦克风静电保护
保护应用:
麦克风线路的标准信号最大值通常为5.5 Vp-p,最大频率低于10kHz。 在该频率下,不需要考虑抑制器的电容量。 存在ESD电气危害。
解决方案说明:

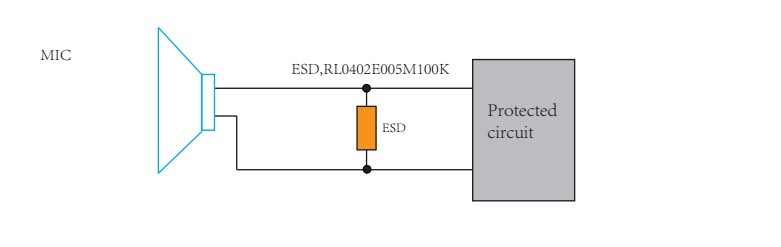

如左图所示,可使用分立式多层压敏电阻,以便灵活布局。 由于音频信号具有模拟属性,因此建议仅在信号负值为-0.5V或更小时使用单级瞬态抑制二极管阵列,因为它们可在量值较大时削减音频信号的负值。
配套解决方案:
例如,如果制造工艺无法处理0402规格的元件,可选用具有同等属性的0603规格的器件。
监管问题:
IEC 61000-4-2是最适合此接口的标准规范。 通过该测试可证明终端产品不易受到ESD危害。
特性:不适用。
应用警告:不适用。
